电动浮筒物位计实用调试步骤
电动浮筒物位计实用调试步骤
电浮筒变送器的调试流程，包括基本参数设置、干耦合标定以及多种标定方法（两点法、干湿标定法、单点法等）。
一、浮筒基本技术参数设置流程
1.开机 → HART Application
2.选择 Online（在线）
3.选择 Basic setup（基本设置）
4.选择 Setup Wizard（设置向导） → OK
5.提示：WARN_LOOP should be removed from automatic control（警告：回路应从自动控制中移除） → 需要帮助？选择 Yes → ENTER
6.设置浮筒长度单位：mm（毫米） → ENTER
7.设置浮筒重量单位：Kg（千克） → ENTER
8.设置浮筒体积单位：ml（毫升） → ENTER
9.输入浮筒长度：35.560 cm → ENTER
10.输入浮筒重量：2.155 kg → ENTER
11.输入浮筒体积：1622.323 ml → ENTER
12.输入力臂长度：14.000 cm
13.选择仪表安装方向：Left or displacer（浮筒左侧） 或 Right of displacer（浮筒右侧） → ENTER
14.提示：如果没有安装249，则无法隔离容器或套管，通常使用砝码、水或其他标准测试流体在杠杆模式下校准...
15.选择测试介质：若使用水或砝码，输入 SG=1；若使用其他测试流体，输入其比重（SG） → OK
16.提示：在液位模式校准后，仪表可切换至界面或密度模式...
17.输入实际过程流体的比重和范围值 → OK
18.选择测量应用：Level（液位） → OK
19.设置上下范围值（LRV/URV）对应4mA和20mA电流 → ENTER
20.选择仪表作用方向：Direct（正作用）或 Reverse（反作用） → 选择 Direct
21.选择工程单位：cm（厘米） → ENTER
22.输入上限值（URV）：35.560 cm（对应20mA）
23.输入下限值（LRV）：0.000 cm（对应4mA） → ENTER
24.设置报警值：系统自动计算并设定高报警、高高报警、低报警、低低报警 → ENTER
25.提示：报警死区被重置为零，报警必须使能才能工作，只有高高报警和低低报警影响模拟输出 → OK
26.提示：使用配置报警菜单来使能和编辑报警 → OK
27.选择是否使用过程温度补偿：No（否） → OK
28.输入过程流体比重：1.000 → OK
29.设置向导完成 → ENTER
30.下一步：在正常使用中，进入传感器校准菜单进行干耦合点标记 → OK
二、干耦合标定
在设置向导完成后，首先进行干耦合标定，以确定零点参考。
1.进入 Online（在线）
2.选择 Basic setup（基本设置）
3.选择 Sensor calibrate（传感器标定）
4.选择 Mark Dry Coupling point（干耦合零点法）
5.提示：扭矩管应与DLC3000耦合并释放锁，浮筒应处于“干燥”位置 → OK
6.新的耦合点已标记（浮力计算的零点参考） → OK
此流程可以重复进行，直到耦合零点显示小于±0.5%。干耦合零点结束后，进行线性标定（零位→量程调校）。
三、常用标定方法
两点法标定（Two Point）
两点法标定精度高，是常用方法。
1.进入 Online（在线）
2.选择 Basic setup（基本设置）
3.选择 Sensor calibrate（传感器标定）
4.选择 Two point（两点法）
5.警告：回路应从自动控制中移除，需要帮助？选择 Yes → ENTER
6.提示：此校准程序提供精确校准传感器的技术，流体液位必须能独立测量 → OK
7.调整流体液位到浮筒顶部或底部附近 → 输入外部测量的液位值（第一点） → ENTER
8.调整流体液位到浮筒另一位置（与第一点相反） → 输入外部测量的液位值（第二点） → ENTER
9.校准完成，若失败请检查输入值或重新校准 → OK
两点法标定可重复进行，直到满足精度要求。取点可从10%到90%或90%到10%，主要看方便。若多次标定后精度仍超差，可重新进行干耦合零点后再进行两点法标定。
干湿标定法（Wet/Dry Cal）
此方法在实际应用中使用较少。
1.进入 Online（在线）
2.选择 Basic setup（基本设置）
3.选择 Sensor calibrate（传感器标定）
4.选择 Wet/Dry Cal（干湿标定法）
5.调整液位使浮筒完全干燥 → 确认 → OK
6.调整液位使浮筒完全浸没 → 确认 → OK
7.校准完成或失败提示 → OK
单点法标定（Single Point）
单点法标定需要已标记干耦合点作为初始数据点。
1.进入 Online（在线）
2.选择 Basic setup（基本设置）
3.选择 Sensor calibrate（传感器标定）
4.选择 Single Point（单点法标定）
5.需要帮助？选择 Yes 或 No → ENTER
6.提示：干耦合点必须已标记，流体液位必须非零且能独立测量 → OK
7.调整液位到某一已知点 → 输入外部测量的液位值 → ENTER
8.校准完成 → OK
四、注意事项

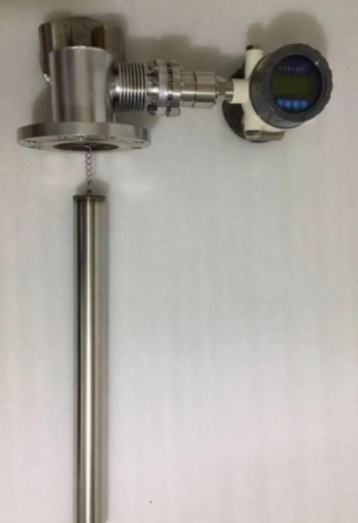

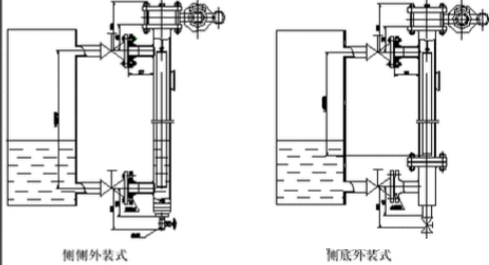

1.调试前确保浮筒安装正确，无卡涩，气源、电源、信号线正常。
2.干耦合标定是后续校准的基础，务必保证零点准确。
3.两点法标定精度高，推荐使用；若条件限制，可考虑其他方法。
4.每次标定后，应检查仪表输出是否与现场实际值相符。
5.若仪表长时间使用或工况变化，应定期重新校准。
